Как уже догадался наш внимательный читатель, в публикациях приводится сквозная нумерация разделов, формул и рисунков. Для тех, кто по каким-то причинам пропустил одну из публикаций, на интернет-ресурсе, указанном в конце статьи, приводятся все части и вспомогательные материалы.
Можно считать дома вручную на калькуляторе, но значительно удобнее и быстрее — с использованием компьютерной программы Excel. Как это делать, тоже объясню и покажу в планируемом к выпуску видеоматериале.
Все публикации Олега Елистратова:
8. Учимся строить график
Как было показано во второй части, температура теплоносителя при температуре на улице больше 0÷2 °С не меняется и составляет около 65°С. Давайте посмотрим, что при этом происходит с потреблением тепловой энергии в домах. Для этого рассмотрим в качестве примеров графики зависимости суточного потребления тепловой энергии от среднесуточной температуры наружного воздуха для двух МКД. Графики построены в программе Excel.
Каждая точка на рисунке 4 соответствует фактическому суточному потреблению тепловой энергии всего дома по ул. Комсомольской, 16а (т. е. обоих ИТП).
Сначала по формулам 1, 3 и 4 находилось значение для каждого ИТП, а потом они складывались. На рисунке приведены данные за два отопительных сезона: с сентября 2020-го по май 2021‑го и с сентября 2021-го по май 2022 года.
Кроме этого, на рисунке с использованием формулы 5 построена проектная зависимость потребления тепла домом от температуры наружного воздуха. Такое представление данных сразу визуально позволяет увидеть, отклоняется ли работа системы отопления дома от проектных значений. Можно также строить аналогичные зависимости не для всего МКД, а для каждого ИТП в доме, чтобы, например, сравнивать их между собой и с проектными значениями.
Выводы, которые мы можем сделать по дому № 16а по Комсомольской:
— система отопления в обоих рассматриваемых отопительных периодах работала в соответствии с проектными значениями;
— при температуре наружного воздуха более 2 °С потребление тепловой энергии остается примерно одинаковым и составляет около 5 Гкал (рисунок 4).
9. Зачем уточнять потребление тепла домом в теплую погоду?
Как видно из рисунка 4, в отдельные сутки фактическое потребление может достаточно сильно отличаться от проектного в ту и другую сторону. Это связано с инерционностью такого большого теплового объекта, как многоквартирный дом: при изменении ТНВ дому требуется какое-то время, чтобы нагреться или остыть. Он как бы постоянно «догоняет» внешние погодные условия.
Поэтому для того, чтобы сделать однозначный вывод о работе системы отопления, нужно взять данные за какой-то более продолжительный период, например, за все отопительные дни в календарном году или хотя бы за месяц. Найти суммарное (за все дни) фактическое потребление тепла и сравнить его с суммарным проектным. И проектные значения в теплые дни уже считать по формуле 5 нельзя, так как получится заниженное значение из-за постоянства в эти дни температуры теплоносителя (65 °С).
Считать суммарные значения за отопительные дни календарного года, который начинается с 23 декабря одного года и заканчивается 22 декабря следующего, также полезно при анализе величины возвратов или доначислений денежных средств жителям дома. При условии, конечно, что общедомовые приборы в это время работали и дом насчитали по нормативу. Но об этом поговорим позже.

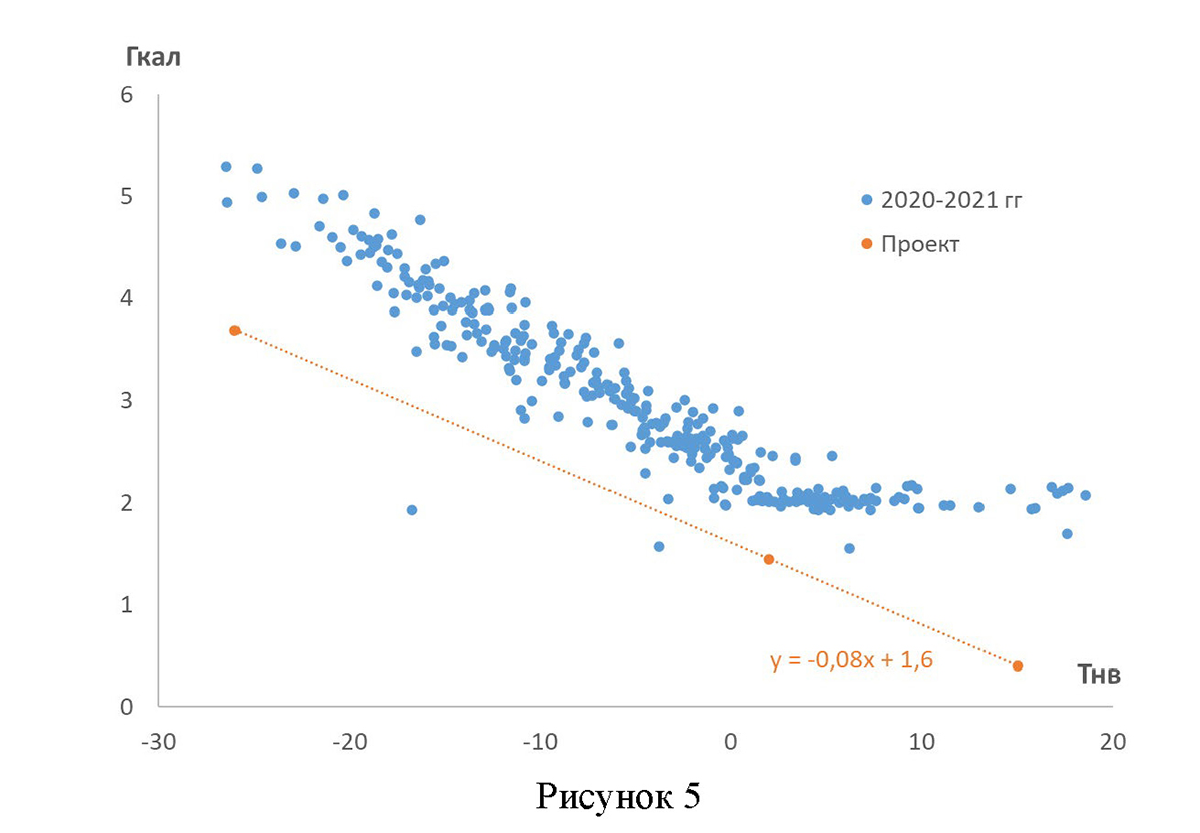

На рисунке 5 построен в аналогичной форме график для МКД № 16 по ул. Свердлова: фактические суточные данные потребления тепловой энергии за 2020-2021 годы. В доме один ИТП, циркуляции нет. Приведена и проектная зависимость по формуле 5, исходя из величины Qmax = 0,184 Гкал/час = 4,416 Гкал/сутки.
Выводы:
— система отопления работала существенно выше (на 25÷40%) проектных значений;
— при температуре ТНВ более 2 °С фактическое потребление тепла составляло около 2 Гкал в сутки, что примерно на 0,5 Гкал выше проектного значения (рисунок 5).
10. Где взять суточные данные?
У жителей, наверное, возникнет справедливый вопрос: а где взять по своему дому фактические суточные данные (среднесуточные значения расходов и температуры теплоносителя в подающем и обратном трубопроводах), чтобы построить аналогичный график?
На рисунке 3 в первой части статьи приводился в качестве примера скан месячного отчета потребления ГВС и тепла для МКД № 16а по ул. Комсомольской. Такие отчеты в бумажном виде за каждый месяц по каждому дому (каждому ИТП в доме) хранятся в управляющей компании и АО «РИР». Их нужно письменно запросить. Шаблон письма-запроса также выложен на интернет-ресурсе. Чтобы не переносить в программу Excel вручную за каждые сутки данные из отчета, обычно предоставляемого в формате pdf, можно запросить данные и в электронном виде. На вычислителях (УКУТ), входящих в состав ИТП, они хранятся не менее одного года.
Кроме этого, благодаря усилиям главы города и администрации недавно появился еще один способ для жителей получать данные с приборов учета в своем доме. В конце прошлого года в городе создан Городской центр ресурсосбережения и энергоэффективности (ГЦРЭ).
На базе ГЦРЭ создается единая городская база средств измерений, которая позволит упорядочить контроль за проведением поверок приборов учета, соблюдением сроков ввода их в коммерческую эксплуатацию и учетом коммунальных ресурсов, то есть сделает полностью прозрачной эту систему для жителей и юридических лиц.
Уже сегодня эта организация может организовать для совета жильцов многоквартирного дома доступ к показаниям общедомовых приборов учета. Причем неважно, какая управляющая компания обслуживает ваш дом! Что для этого нужно сделать, можно узнать по телефону: 5-85-00 или по эл. почте: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..
На этом мы завершаем изложение самого метода анализа работы системы отопления МКД и в следующей части уже разберем работу системы отопления в конкретном доме. Чтобы закрепить на практике полученные знания.
Олег ЕЛИСТРАТОВ,
кандидат технических наук, председатель постоянной комиссии Думы НГО по вопросам муниципальной собственности и ЖКХ (Продолжение следует)
